智能差壓變送器
- 產品型號: BRY3051C
- 產品描述
BRY3051C型產品是我公司引進國外技術， 自主開發和生產的一種高性能、低價位產品；具有設計原理先進、品種規格齊全、安裝使用簡便等特點。是目前理想的壓力/差壓測量儀表。...
BRY3051C型變送器為智能型，采用電容式傳感器，精度和穩定性高，可通過手操器在線修改零點和量程值，也可通過按鍵進行零點和量程的遷移具有HART通信功能， 其功能、通信性能完全符合HART協議標準。BRY3051C變送器包括微差壓變送器（DR）、差壓變送器（DP） 表壓力變送器（GP）、絕對壓力變送器（AP）、高靜壓差壓變送器（HP）、流量變送器（
）。
技術特點
BRY3051C智能型壓力/差壓變送器采用成熟的電容傳感器制造技術，電路設計采用美國AD公司的具有信號調理和自校正功能的A/D芯片，自動穩定4.000mA零點電流輸出的變送器專用D/A芯片，字長均為16位。外圍均采用高穩定、高可靠元件，確保了整機的穩定性與可靠性。軟硬件多種抗干擾措施，單片機大范圍的環境溫度補償，及定時自校驗功能確保了穩定性要求。在智能型變送器中，軟件對傳感器的充分線性化處理，自動校正誤差等功能，使得變送器的精度高于傳感器的精度。
◆零點、量程校驗、遷移的自動化
◆A/D、D/A轉換采用美國AD公司的具有信號調理和自校正功能的A/D芯片，自動穩定4.000mA零點電流輸出的變送器專用D/A芯片，字長均為16位。
◆變送器中的單片機對傳感器的溫度漂移、非線性、回差等進行了有效的補償，大大地提高了變送器的精度和穩定性
◆電路中的硬件抗干擾措施與單片機中的軟件濾波，保證了變送器的抗干擾性能
◆輸出電流可以是與差壓成正比線性信號，也可以是與差壓的平方根成正比的流量信號（流量變送器）
產品范圍
BRY3051CDP，GP，AP和
型差壓、表壓、絕壓和流量變送器
◆性能優越：精度0.1%，量程比100 ：1
◆差壓（DP）測量范圍：1KPa—10MPa
◆表壓（GP）測量范圍：1KPa—40MPa
◆絕壓（AP）測量范圍：6KPa—10MPa
◆流量（ ）測量范圍：0.1KPa—10MPa
◆結構小巧、堅固、抗振
◆模塊化結構、阻尼可調，本機零點與量程可調
BRY3051C型DR和HP型微差壓和高靜壓差壓變送器
◆性能優越：精度0.2%，量程比40 ：1
◆差壓（DR）測量范圍：0.1KPa—1KPa
◆差壓（HP）測量范圍：6KPa—250KPa
◆硅油和惰性液灌充液
◆結構小巧、堅固、抗振
◆模塊化結構、阻尼可調，本機零點與量程可調
技術參數
◆精度等級：0.1級、0.2級、0.5級
超過10:1的量程,精度=±[0.025+0.005(量程上限/遷移量程)]%遷移量程
◆輸出：4～20mA DC或1～5V DC
◆電源電壓：12～36V DC
◆負載能力：Rmax=50×(Us-12)Ω
（僅適用于兩線制4～20mA DC），Us為電源電壓。
◆溫度影響
-20～+70℃ ±0.1%/10℃
-20～-30℃ ±0.18%/10℃
◆遷移范圍
最大正遷移量：100：1
最大負遷移量：100：1
◆震動影響：任意軸上，頻率為200HZ，引起的誤差為最大量程的±0.01%FS。
◆允許溫度
環境溫度：-30～+70℃
介質溫度：-30～+80℃
儲存溫度：-40～+85℃
◆相對濕度：0～100%RH
◆穩定性
最大量程的±0.15%（12個月）
◆啟動時間：2秒
◆高頻電磁影響：150HZ～1GHZ
30V/m優于0.1%
◆結構材料
隔離膜片：316不銹鋼、哈氏合金C、 蒙乃爾合金、鉭
O型圈： 氟橡膠
法蘭和螺栓：316不銹鋼
灌充液：硅油或惰性液
電氣殼體：低銅鋁合金
外殼防護等級：IP65
◆防爆等級：ExiaⅡCT5

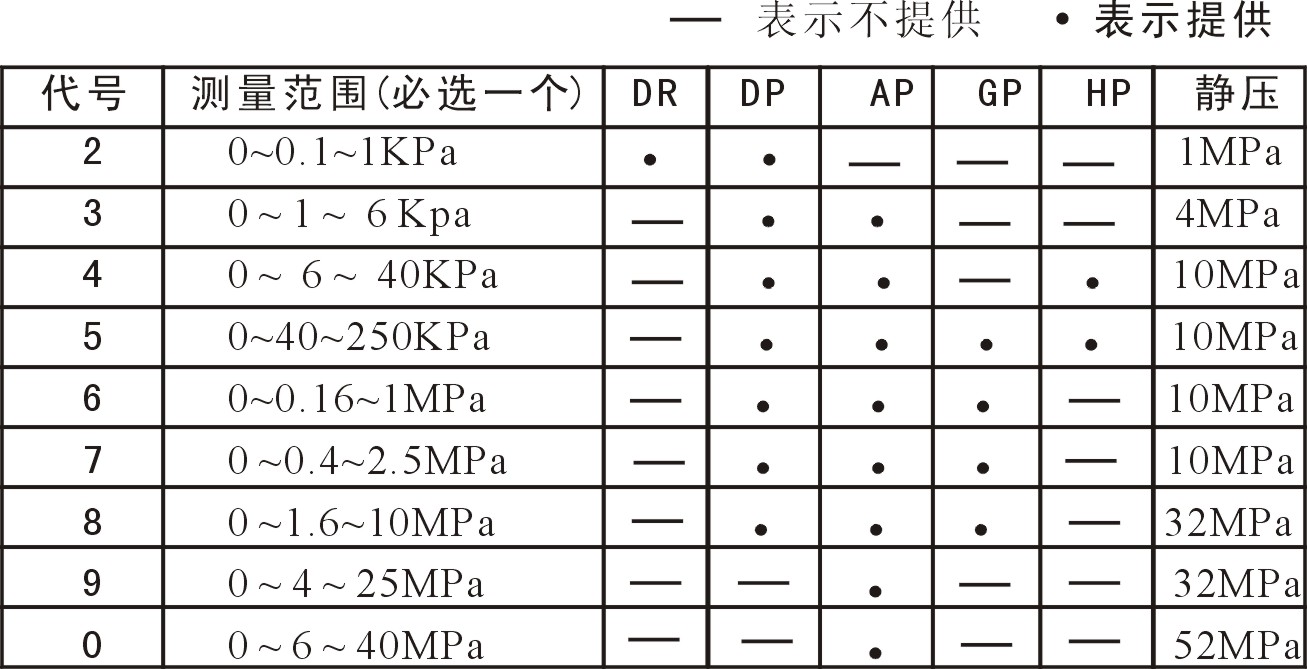

測量范圍

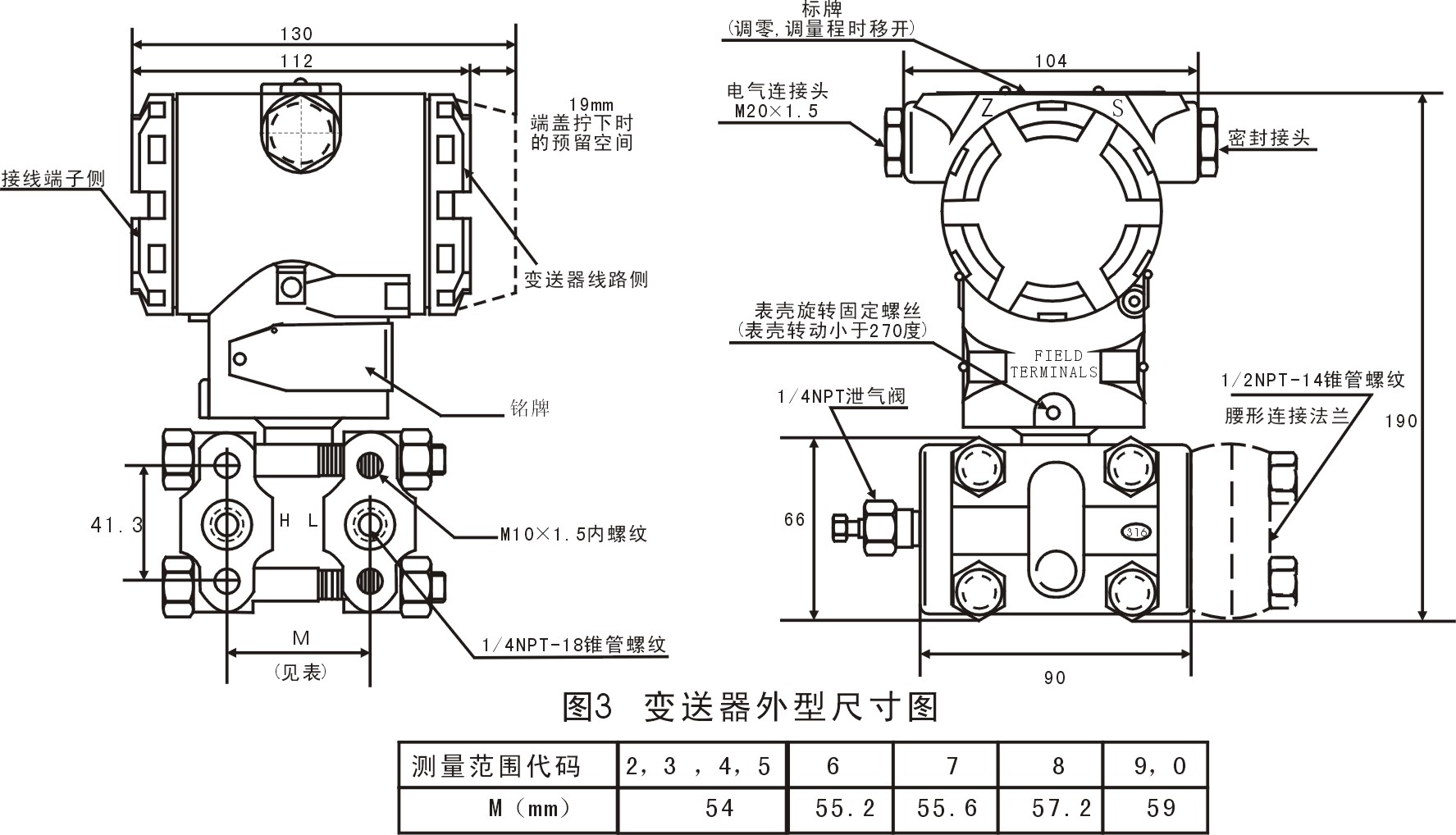

外型尺寸圖
